تنويه الشحن والطرد المدمج - صندوقين (رمز المنتج: IOP-7603AG)
يباع هذا المنتج كطقم مدمج متكامل ويتم شحنه في صندوقين أصليين منفصلين:
الصندوق الأول: رأس المنصة GEM45 في حقيبة صلبة (كود المنتج: 7620A-HC) |
الصندوق الثاني: الحامل الثلاثي LiteRoc (كود المنتج: 7623).

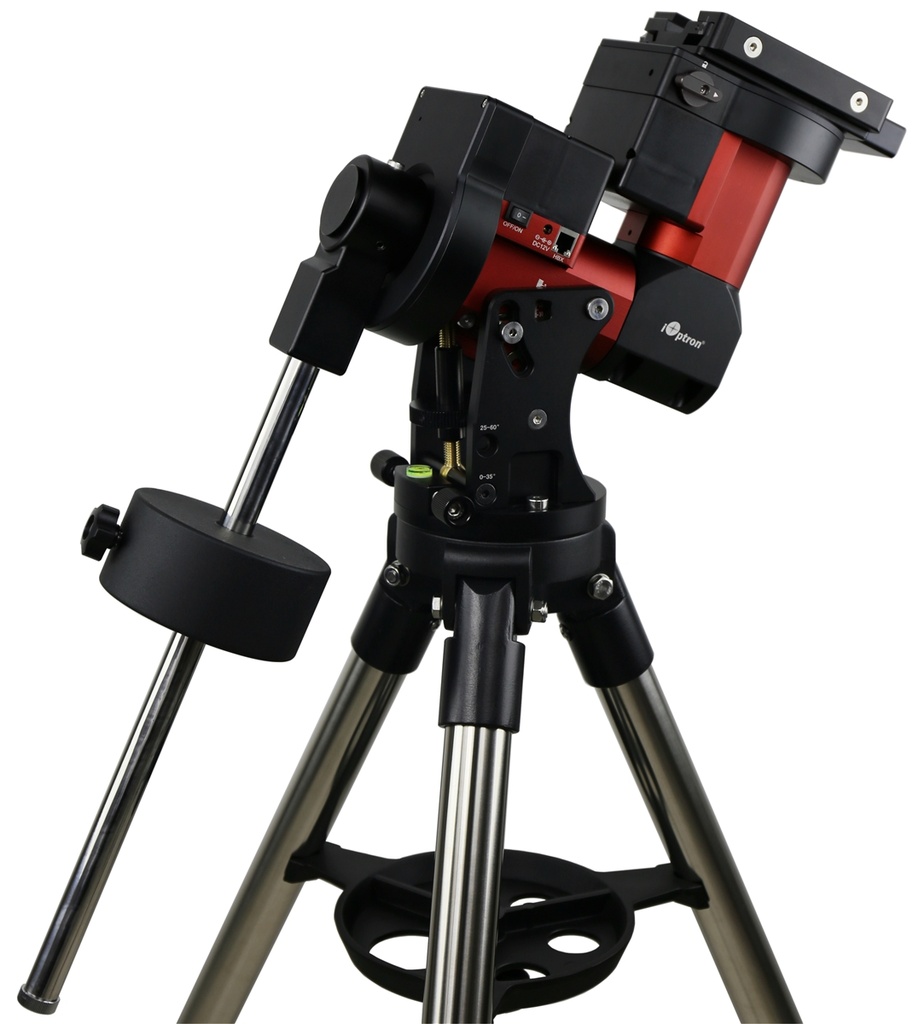

منصة التتبع الاستوائية الألمانية iOptron® GEM45 مع منظار iPolar والحامل الثلاثي LiteRoc والحقيبة الصلبة
تطبيق أفكار مبتكرة على تصميم مجرّب وموثوق: منصة iOptron® GEM45 الاستوائية الألمانية من الجيل الجديد. بفضل جسمها المصنوع بدقة عالية باستخدام آلات CNC والمؤكسد باللونين الأحمر والأسود، تعتبر منصة GEM45 خياراً استثنائياً يجمع بين الجمال والمزايا الوظيفية المتطورة.
استناداً إلى الخبرة المكتسبة خلال تطوير سلسلة CEM، تمكنت شركة iOptron من إزالة الوزن الزائد، مما أعطى GEM45 **نسبة حمولة إلى وزن استثنائية تبلغ 2.58**. تستطيع رأس المنصة خفيفة الوزن 7.9 كجم (17.5 باوند) التوجه والتتبع بدقة فائقة لمعدات وأجهزة تصوير تصل حمولتها إلى 20.4 كجم (45 باوند). وبفضل منظار القطب الإلكتروني المدمج (iPolar™)، أصبحت المحاذاة القطبية عملية بغاية السهولة حتى في حال تواري النجم القطبي.
يتضمن هذا الطقم المتكامل الحامل الثلاثي المطور LiteRoc™ بقطر 44.5 مم (1.75 بوصة) المصنوع من الفولاذ المقاوم للصدأ لتوفير ثبات صلب في تصميم خفيف الوزن، إلى جانب حقيبة ألمنيوم صلبة ومجهزة لحفظ رأس المنصة وحمايتها أثناء التنقل.
مكونات الطقم المدمج (صندوقين)
- رأس المنصة الاستوائية GEM45 (#7620A) المصنعة بآلات CNC.
- منظار القطب الإلكتروني المدمج iPolar™.
- وحدة التحكم اليدوية Go2Nova® 8407+ مزودة بسخان داخلي.
- حقيبة ألمنيوم صلبة فاخرة لحماية المنصة.
- وحدة GPS بـ 32 قناة، ومحول كهرباء، والكابلات المرفقة.
- رأس الحامل من الألمنيوم المسبوك بقطر 120 مم (4.73 بوصة).
- أرجل علوية من الفولاذ المقاوم للصدأ بقطر 44.5 مم (1.75 بوصة).
- أرجل سفلية بقطر 38.1 مم (1.5 بوصة) مع أقفال سريعة ومطورة.
- صينية معدنية متينة لحفظ الملحقات وتثبيت الأرجل.
- وزن خفيف 6.8 كجم (15 باوند) يمنح ثبات الحوامل القديمة بقطر 2 بوصة.
المميزات الرئيسية
- سعة حمولة تصل إلى 20.4 كجم (45 باوند) مقابل وزن للمنصة يبلغ 7.9 كجم (17.5 باوند) فقط.
- أقفال مسننات سريعة وسهلة الاستخدام حتى عند ارتداء القفازات.
- منظار قطبي إلكتروني مدمج iPolar™ لإجراء محاذاة قطبية فائقة السرعة والدقة.
- خطأ دوري منخفض جدًا (< ±7.5 ثانية قوسية) مع تصحيح الخطأ الدوري الدائم (PPEC).
- نظام إدارة كابلات داخلي متطور يمنع تشابك وتعلق السلوك أثناء التتبع.
- مربط ثنائي بقطر 152.4 مم (6 بوصات) يدعم أنظمة Losmandy-D و Vixen.
- وحدة تحكم Go2Nova® مع قاعدة بيانات تضم أكثر من 212,000 جرم سماوي.
- وحدة GPS بـ 32 قناة ومأخذ توجيه تلقائي ST-4.
المواصفات الفنية الشاملة للطقم
| 1. مواصفات رأس المنصة (الصندوق الأول / كود: 7620A-HC) | |
|---|---|
| نوع المنصة | منصة استوائية ألمانية (German Equatorial Mount) |
| أقصى سعة حمولة | 20.4 كجم (45 باوند) - بدون الوزن المعاكس |
| وزن رأس المنصة | 7.9 كجم (17.5 باوند) |
| نسبة الحمولة إلى وزن المنصة | 2.58 |
| مادة الهيكل والطلاء | معدن بالكامل، معالجة CNC، طلاء أنودي أحمر/أسود |
| نطاق تعديل خط العرض (Latitude) | من 14 درجة إلى 68 درجة |
| نطاق تعديل السمت (Azimuth) | ± 6 درجات |
| دقة التتبع (Periodic Error) | أقل من ±7.5 ثانية قوسية مع نظام تصحيح PPEC |
| عجلات التدوير (Worm Wheels) | قطر 110 مم (4.33 بوصة)، 216 سنًا، مسننات نحاسية بدون ارتداد (Zero Backlash) |
| المحاور والمحامل | محاور فولاذية بقطر 45 مم (1.77 بوصة) مع محامل بقطر 68 مم (2.68 بوصة) |
| عمود الوزن المعاكس | فولاذ مقاوم للصدأ بقطر 28 × 280 مم (1.1 × 11 بوصة)، وزن 1.2 كجم (2.6 باوند) |
| المحركات والدقة | محرك خطوي دقيق (1.8°/128X Micro-step) بدقة 0.08 ثانية قوسية |
| وحدة التحكم اليدوية | Go2Nova® HC بشاشة LCD تحتوي على أكثر من 212,000 جرم سماوي |
| منظار القطب | منظار القطب الإلكتروني المدمج iPolar™ |
| مربط التلسكوب (Saddle) | مربط ثنائي 152.4 مم (6 بوصات) يدعم Losmandy-D و Vixen |
| متطلبات الطاقة | تيار مستمر DC 12V, 5A | يتضمن محول كهرباء AC 100V-240V |
| درجة حرارة التشغيل | من -10° مئوية إلى 40° مئوية (14° فهرنهايت إلى 104° فهرنهايت) |
| 2. مواصفات الحامل الثلاثي LiteRoc (الصندوق الثاني / كود: 7623) | |
| رأس الحامل الثلاثي | ألمنيوم مسبوك، قطر 120 مم (4.73 بوصة) |
| خامة وقطر الأرجل | فولاذ مقاوم للصدأ | الجزء العلوي: 44.5 مم (1.75 بوصة) | الجزء السفلي: 38.1 مم (1.5 بوصة) |
| ارتفاع الحامل الثلاثي | من 765 مم إلى 1168 مم (30 بوصة إلى 47 بوصة) |
| أقصى اتساع للأرجل | ~1520 مم (~60 بوصة) |
| وزن الحامل الثلاثي | 6.8 كجم (15 باوند) |
| 3. أبعاد وأوزان الشحن (Shipping Contents) | |
| أبعاد ووزن الصندوق الأول (المنصة) | 15 كجم (33 باوند) | 48.3 × 43.2 × 25.4 سم (19 × 17 × 10 بوصة) |
| أبعاد ووزن الصندوق الثاني (الحامل) | 7.7 كجم (17 باوند) | 86.4 × 22.9 × 22.9 سم (34 × 9 × 9 بوصة) |
تفاصيل محتويات الشحن (موزعة على صندوقين)
محتويات الصندوق الأول: رأس المنصة والحقيبة (#7620A-HC)
- ▪ رأس منصة iOptron® GEM45 (رمز #7620A)
- ▪ منظار القطب الإلكتروني المدمج iPolar™
- ▪ وحدة التحكم اليدوية Go2Nova®
- ▪ عمود الوزن المعاكس المصنوع من الفولاذ المقاوم للصدأ
- ▪ وحدة GPS بـ 32 قناة الخاصة بمنصة GEM45
- ▪ حقيبة ألمنيوم صلبة ومبطنة لحفظ المنصة
- ▪ محول تيار كهربائي AC adapter (100V-240V)
- ▪ كابلات التحكم الحلزونية (RJ11) وكابل توصيل USB
- ▪ دليل التشغيل السريع
محتويات الصندوق الثاني: الحامل الثلاثي (#7623)
- ▪ الحامل الثلاثي LiteRoc™ بقطر 44.5 مم (1.75 بوصة) من الفولاذ المقاوم للصدأ
- ▪ صينية تثبيت الأرجل وحفظ الملحقات المعدنية
- ▪ عمود التثبيت والمحاذاة الأوسط
